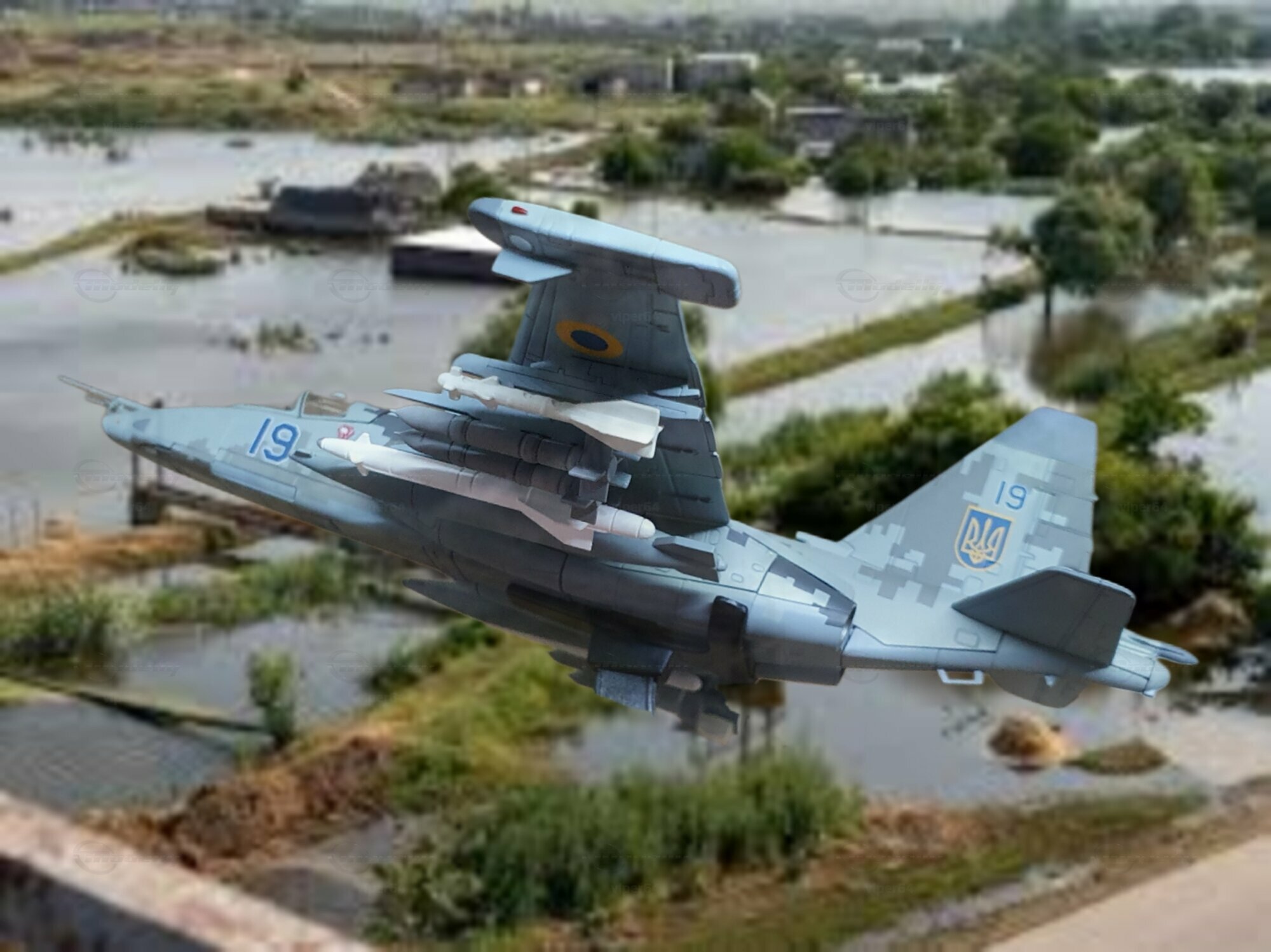

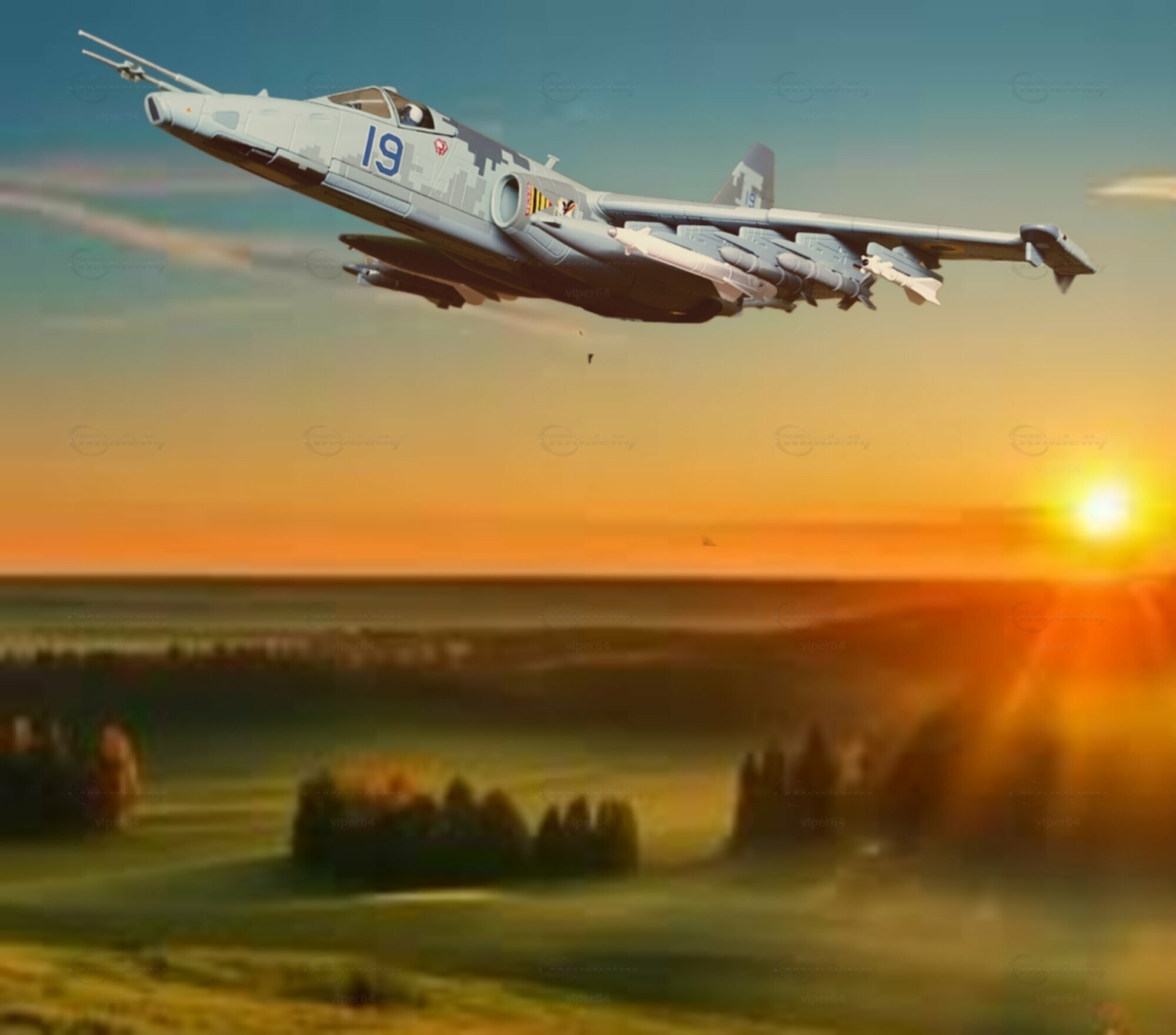

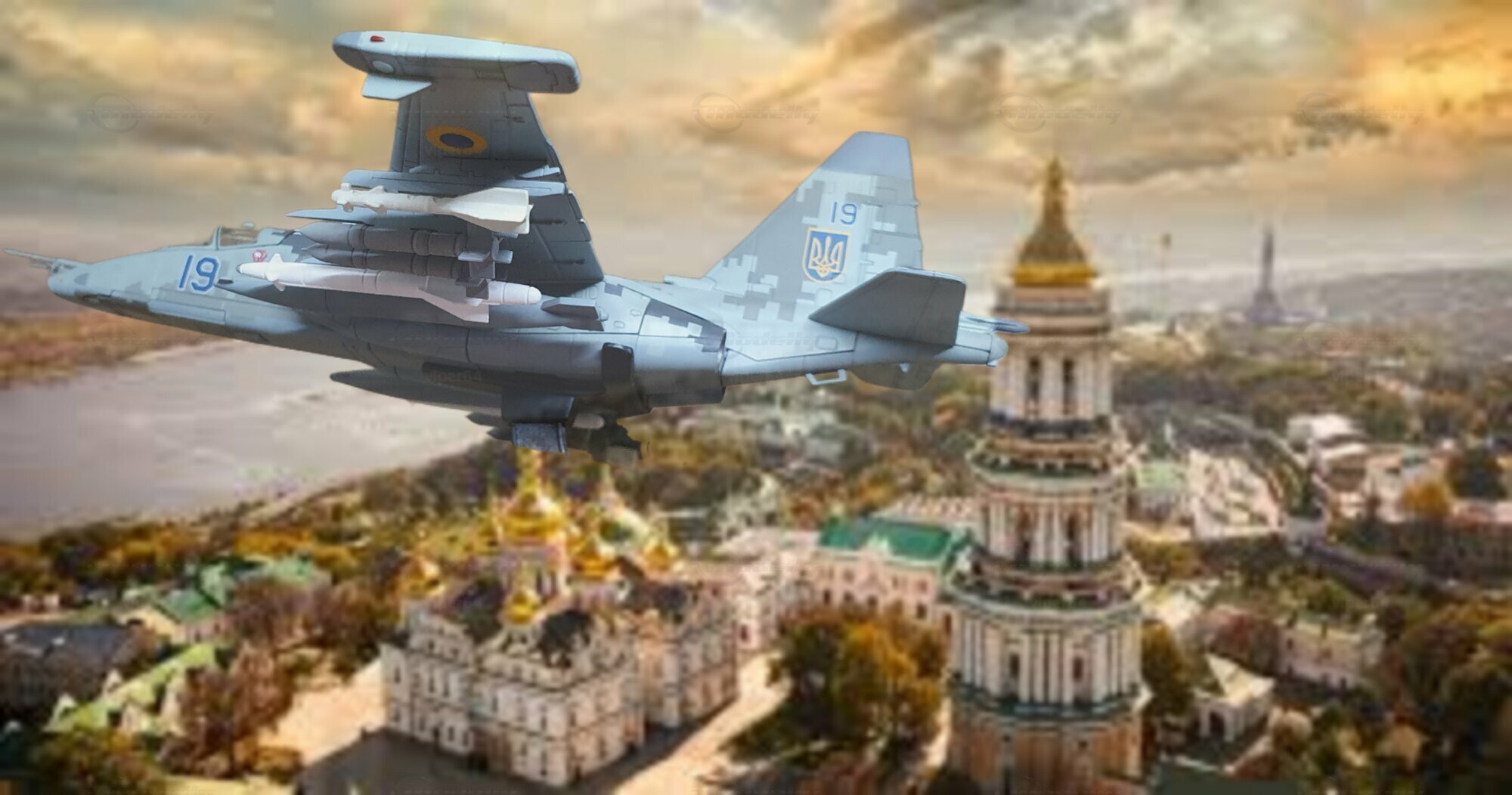

Sukhoi SU-25 M1 Frogfoot (1:72, Hobby Master)

Die Suchoi Su-25 (russisch Сухой Су-25, NATO-Codename: Frogfoot) ist ein Erdkampfflugzeug, das in der Sowjetunion entwickelt wurde. Es hatte 1975 seinen Erstflug und wird bis heute von den russischen und anderen Luftstreitkräften eingesetzt.

Der erste Prototyp wurde im Jahr 1974 fertiggestellt. Am 22. Februar 1975 startete Wladimir Sergejewitsch Iljuschin mit dem ersten noch mit zwei 25,5 kN Schub liefernden Triebwerken des Typs RD-9 und nach unten schwenkbarer 23-mm-Kanone ausgerüsteten Prototyp T-8-1 in Schukowski zum Erstflug. Die weiter modifizierte T-8-2 (längere Tragflächen und modifizierte Klappen) wurde erstmals am 26. Dezember 1975 von W. P. Walsiljew geflogen. Beide Prototypen wurden später auf R-13-300 umgerüstet. Bei den ersten Serienmaschinen kamen jedoch die neuentwickelten Triebwerke des Typs R-95Sch mit 40,17 kN Schub zum Einsatz. Diese wurden in Tiflis (Georgien) bei Tbilawijastroi gebaut, wo die erste Mustermaschine für die Serie (T-8-3) am 18. Juni 1979 zum Erstflug startete. Diese Maschine und der umgerüstete und nun als T-8-1D bezeichnete erste Prototyp wurden im Rahmen einer Truppenerprobung von April bis Juni 1980 bei insgesamt 44 Einsätzen in Afghanistan verwendet. Am 19. September 1979 flog das als T-8-4 bezeichnete erste Exemplar der Vorserie erstmals.

Su-25M1

Ukrainisches Modernisierungsprogramm aus dem Jahr 2010. Dies beinhaltet die Verstärkung der Zelle, moderne Navigationsausrüstung, Multifunktionsdisplays, Zielzuweisungssystem, Selbstverteidigungssysteme und die auch in der Su-39 bzw. Su-25TM verwendeten R-195-Triebwerke. Die Kosten für die Umrüstung eines Flugzeuges belaufen sich auf 1.232.000 US-Dollar. Alle Su-25 sollten auf den Standard M1 umgerüstet werden. Die ersten Flugzeuge wurden 2011 an die ukrainische Luftwaffe übergeben. Es ist nicht bekannt, wie viele Flugzeuge bereits umgerüstet wurden.

BEWAFFNUNG

Festinstallierte Rohrbewaffnung auf der linken Bugunterseite

1 × doppelläufige 30-mm-Maschinenkanone KBP Grjasew-Schipunow GSch-30-2 mit 250 Schuss Munition

Waffenzuladung von bis zu 6000 kg an zehn Außenlaststationen

Luft-Luft-Lenkflugkörper

2 × APU-13MT-Startschienen für je 1 × GMKB Wympel R-3S (K-13 oder AA-2A „Atoll“) – infrarotgelenkt, selbstzielsuchend für Kurzstrecken (nur innere Aufhängepunkte)

4 × APU-60-1-Startschienen für je 1 × Wympel R-60M (K-60 bzw. AA-8 „Aphid“) – infrarotgesteuert, selbstzielsuchend für Kurzstrecken

Wympel R-73E

Luft-Boden-Lenkflugkörper

4 × Swesda Ch-25ML (AS-10 „Karen“) – lasergelenkter Luft-Boden-Lenkflugkörper

2 × Raduga Ch-58 (AS-11 „Kilter“) – Anti-Radar-Lenkflugkörper

2 × Wympel Ch-29T/L (AS-14 „Kedge-A“) – Tv / lasergesteuerter Luft-Boden-Lenkflugkörper

4 × Swesda Ch-23M (AS-7 „Kerry“) – funkferngesteuerte Luft-Boden-Lenkflugkörper

4 × PU-O-25L-Raketenstartbehälter für eine S-25L – lasergelenkter Luft-Boden-Lenkflugkörper; Kaliber 340 mm

Ungelenkte Luft-Boden-Raketen

8 × UB-32-A73-Raketenrohrstartbehälter für je 32 ungelenkte S-5-Luft-Boden-Raketen; Kaliber 57 mm

8 × B-8M1-Raketen-Rohrstartbehälter für je 20 ungelenkte S-8-Luft-Boden-Raketen; Kaliber 80 mm

8 × B-13L-Raketen-Rohrstartbehälter für je 5 ungelenkte S-13-Luft-Boden-Raketen; Kaliber 122 mm

8 × APU-68UM3-Raketenstartschiene für eine ungelenkte S-24-Luft-Boden-Rakete; Kaliber 240 mm

8 × PU-O-25-Raketenstartbehälter für je eine ungelenkte S-25-Luft-Boden-Rakete; Kaliber 340 mm

Freifallende Bomben

6 × ZAB-500-400 (407-kg-Brandbombe)

8 × ZB-500 (450-kg-Napalmbombe)

6 × ODAB-500PM (500-kg-Aerosolbombe)

6 × RBK-500 (500-kg-Streubombe)

6 × BetAB-500SP (447-kg-Anti-Pisten-Bombe)

8 × Basalt OFAB-500U (515-kg-Freifallbombe)

8 × Basalt RBK-500 (500-kg-Streubombe)

8 × Basalt FAB-500M-62 (500-kg-Sprengbombe)

8 × ZB-360 (350-kg-Napalmbombe)

8 × Basalt FAB-250M-54 (234-kg-Sprengbombe)

8 × OFAB-250 (250-kg-Splittersprengbombe)

8 × RBK-250-275 (275-kg-Streubombe)

8 × ZAB-250 (250-kg-Brandbombe)

16 × Basalt OFAB-120TB (120-kg-Aerosolbombe)

16 × ZAB-100-105 (100-kg-Brandbombe)

32 × Basalt OFAB-100 (100-kg-Splittersprengbombe)

32 × Basalt FAB-100 (100-kg-Sprengbombe) an MBD2-67U-Bombenrack (ohne dieses lediglich 8)

Externe Behälter

6 × Basalt KMGU-2 (270-kg-Submunitionsbehälter für Kleinbomben und Minen)

2 × Waffenbehälter SPPU-687 mit je einer 30-mm-Kanone Grjasew-Schipunow GSch-1-30 und 150 Schuss Munition

4 × Waffenbehälter SPPU-22-01 mit je einer vertikal beweglichen GSch-23L-Maschinenkanone (40 Grad nach unten schwenkbar) mit 260 Schuss Munition

1 × Stör-/Täuschbehälter SPS-141MWG-E Gwosdika für die elektronische Kriegführung

4 × abwerfbarer Zusatztank PTB-800 für 840 Liter Kerosin

4 × abwerfbarer Zusatztank PTB-1150 für 1160 Liter Kerosin

Selbstverteidigung

Aufgrund der Erfahrungen aus dem Einsatz in Afghanistan versahen die Sowjets ihre Su-25 oberhalb der Triebwerksauslässe mit zwei bis vier in Doppelreihen und beidseits des Heckstachels nebeneinanderliegende Doppelreihen angeordneten Täuschkörperwerfern-ASO-2W.

8 × Täuschkörperwerfer Artem ASO-2W mit je 32 Täuschkörpern

Quelle: Zusammenfassung aus Wikipedia
