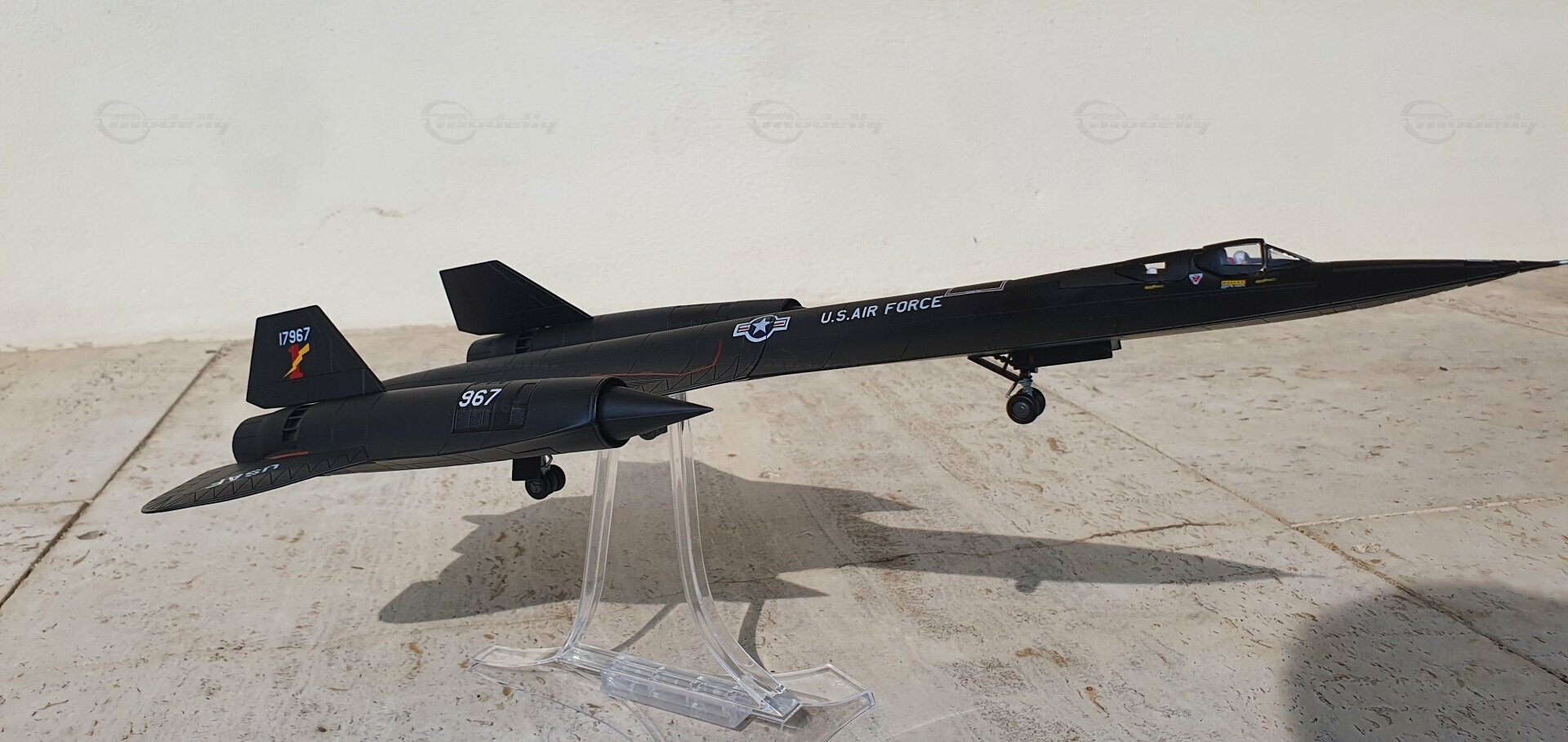

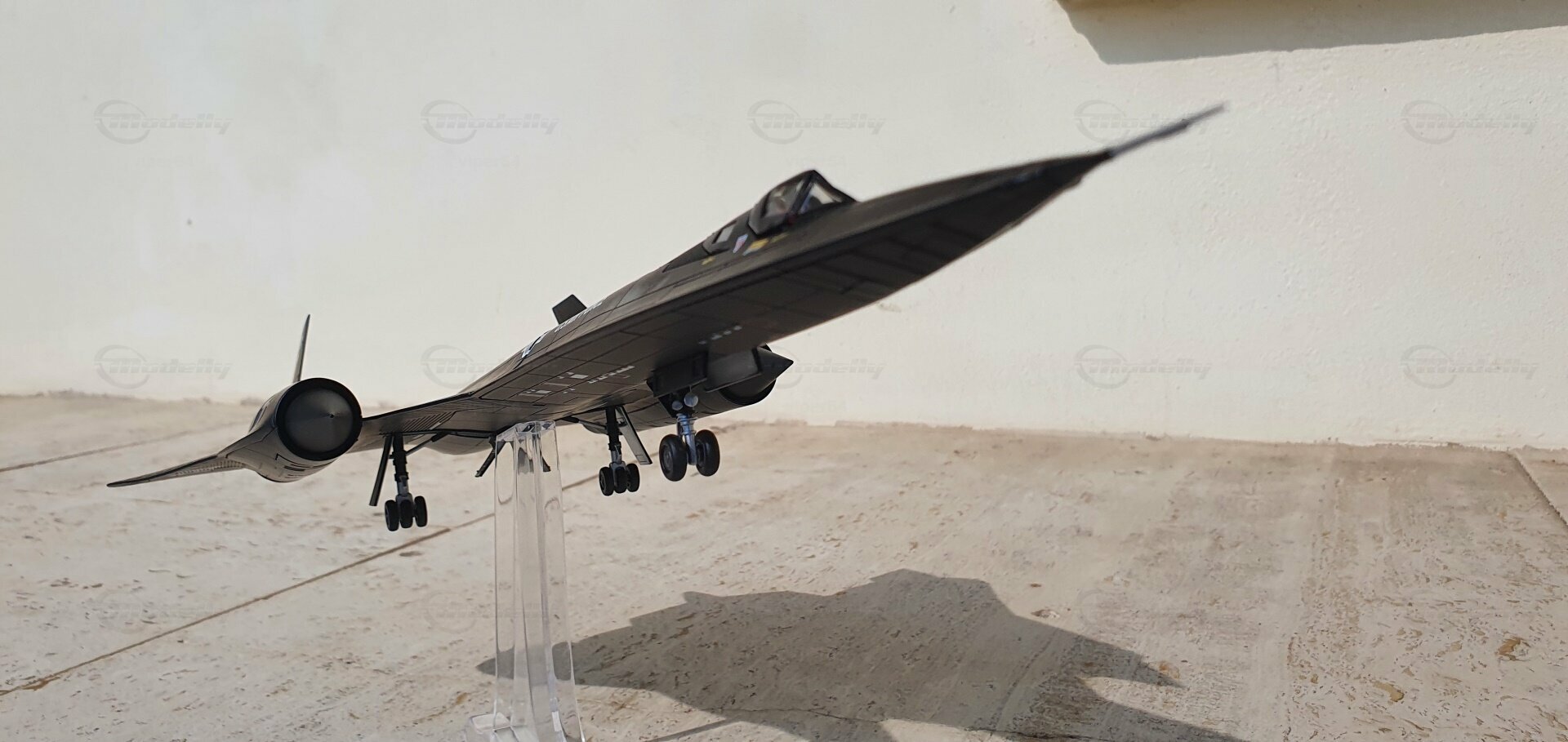

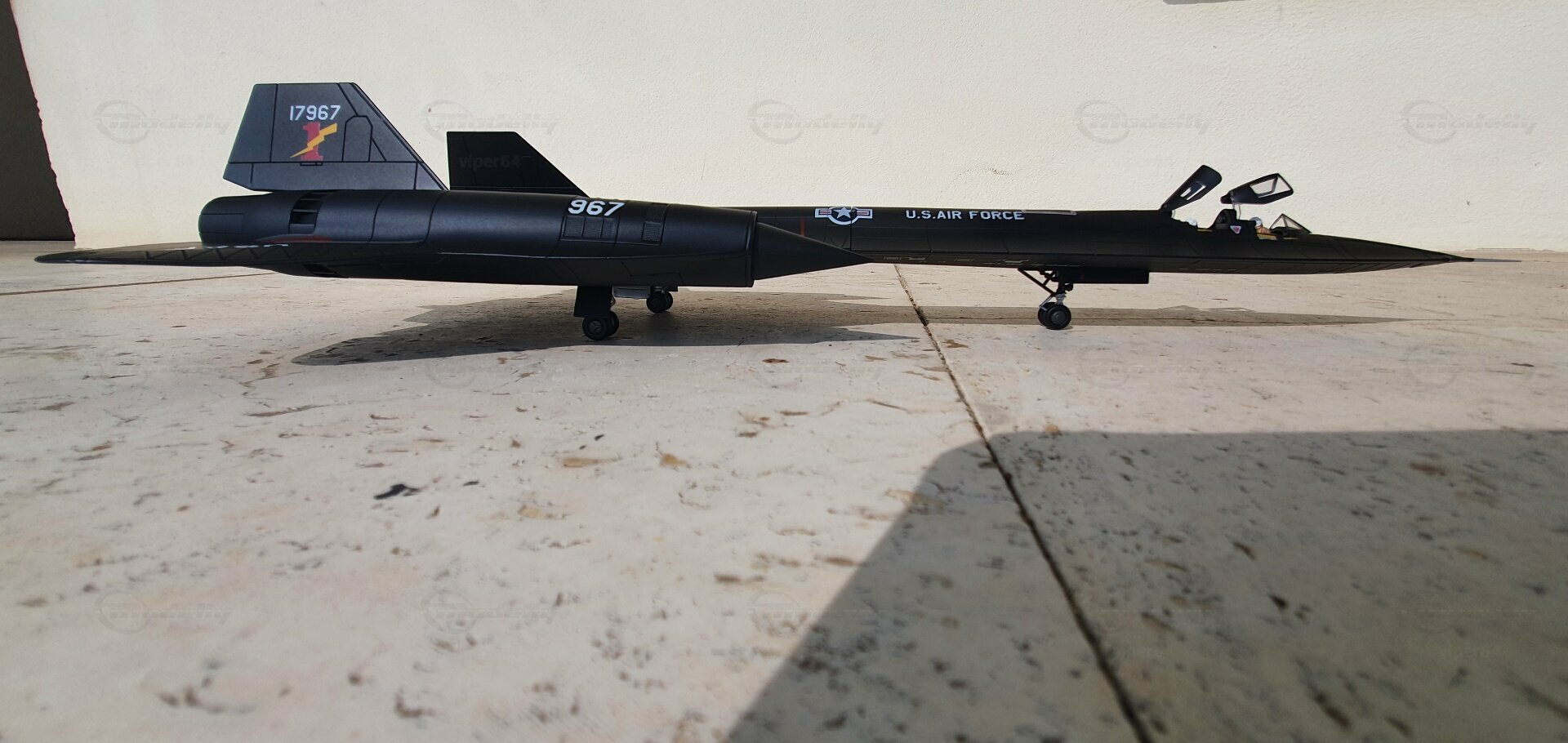

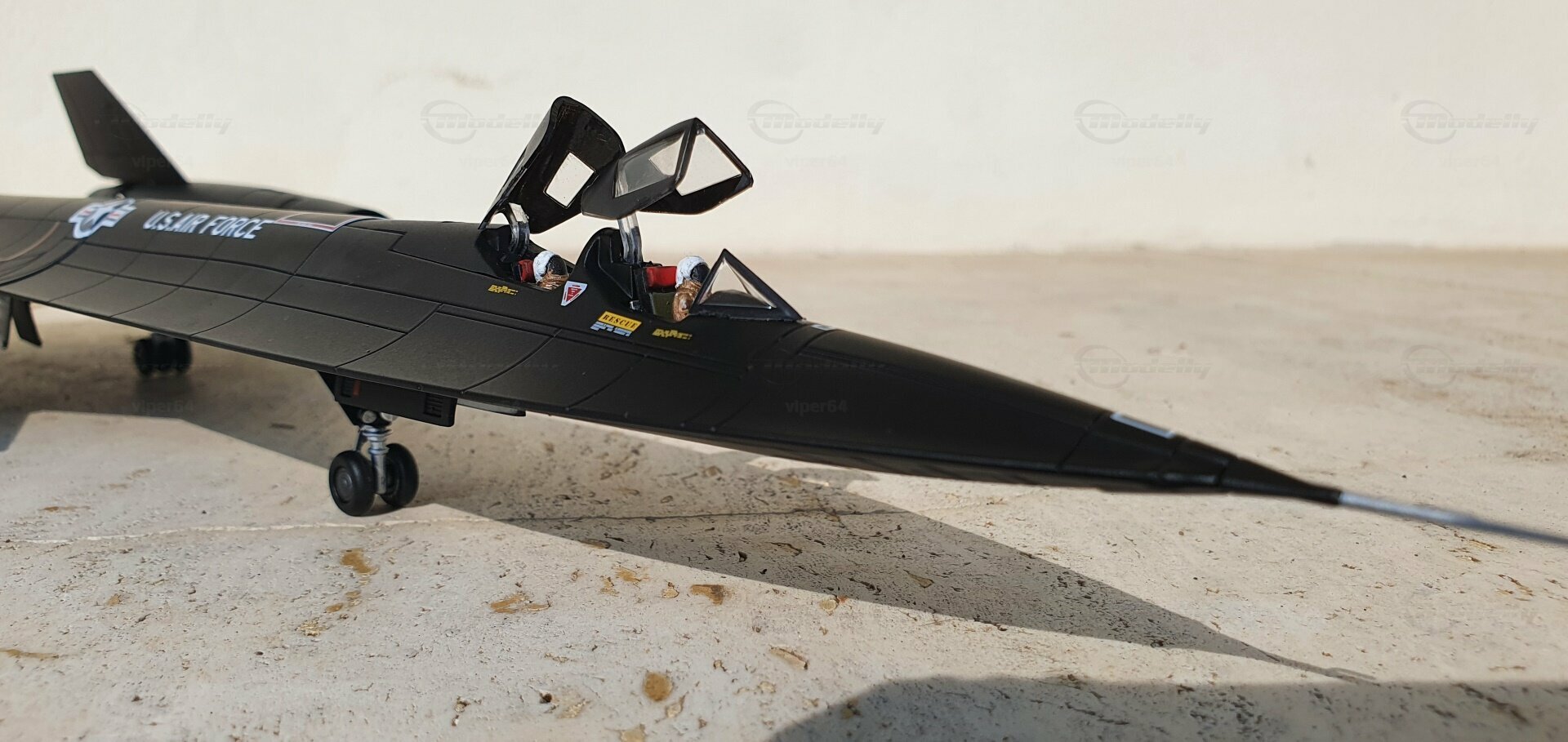

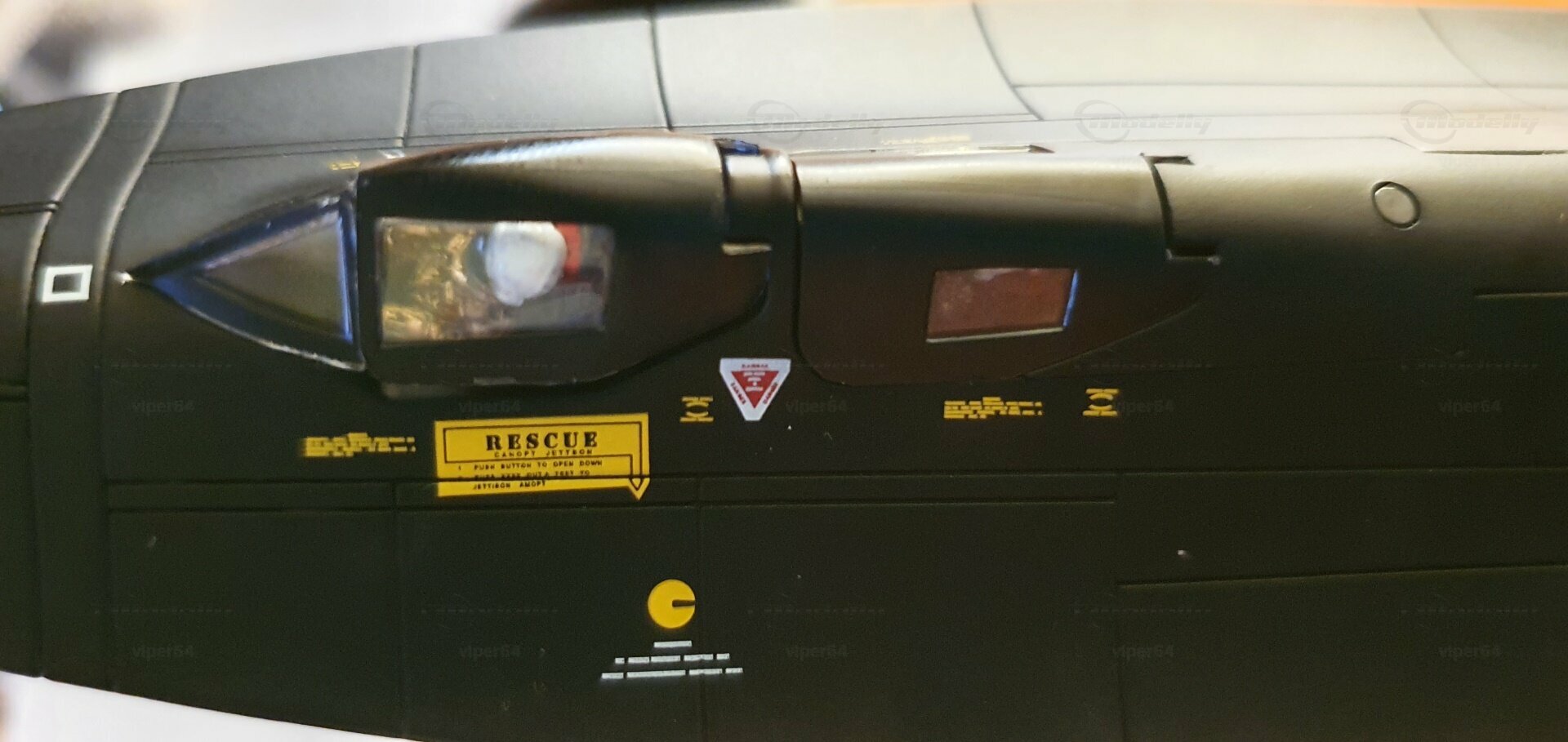

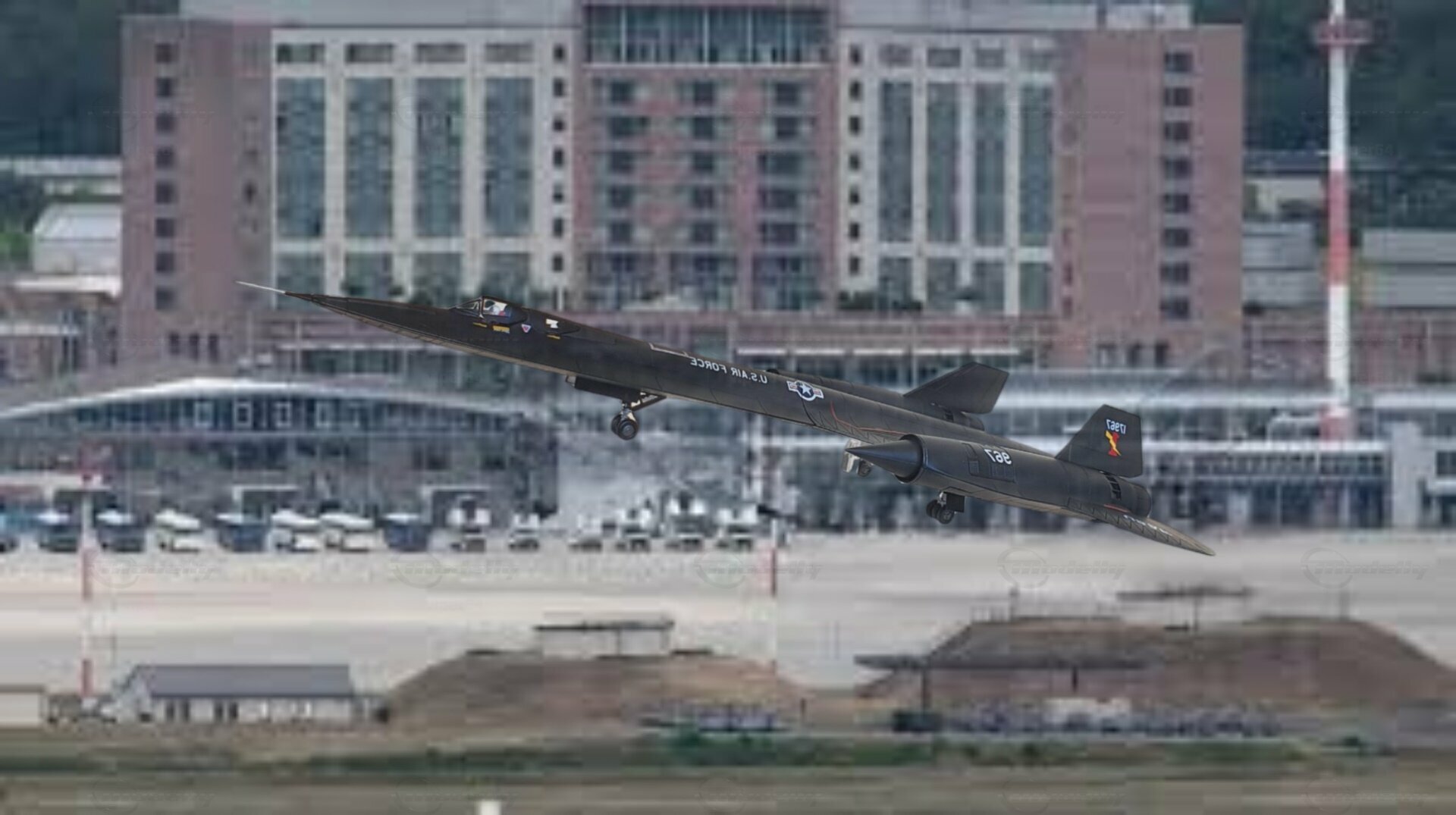

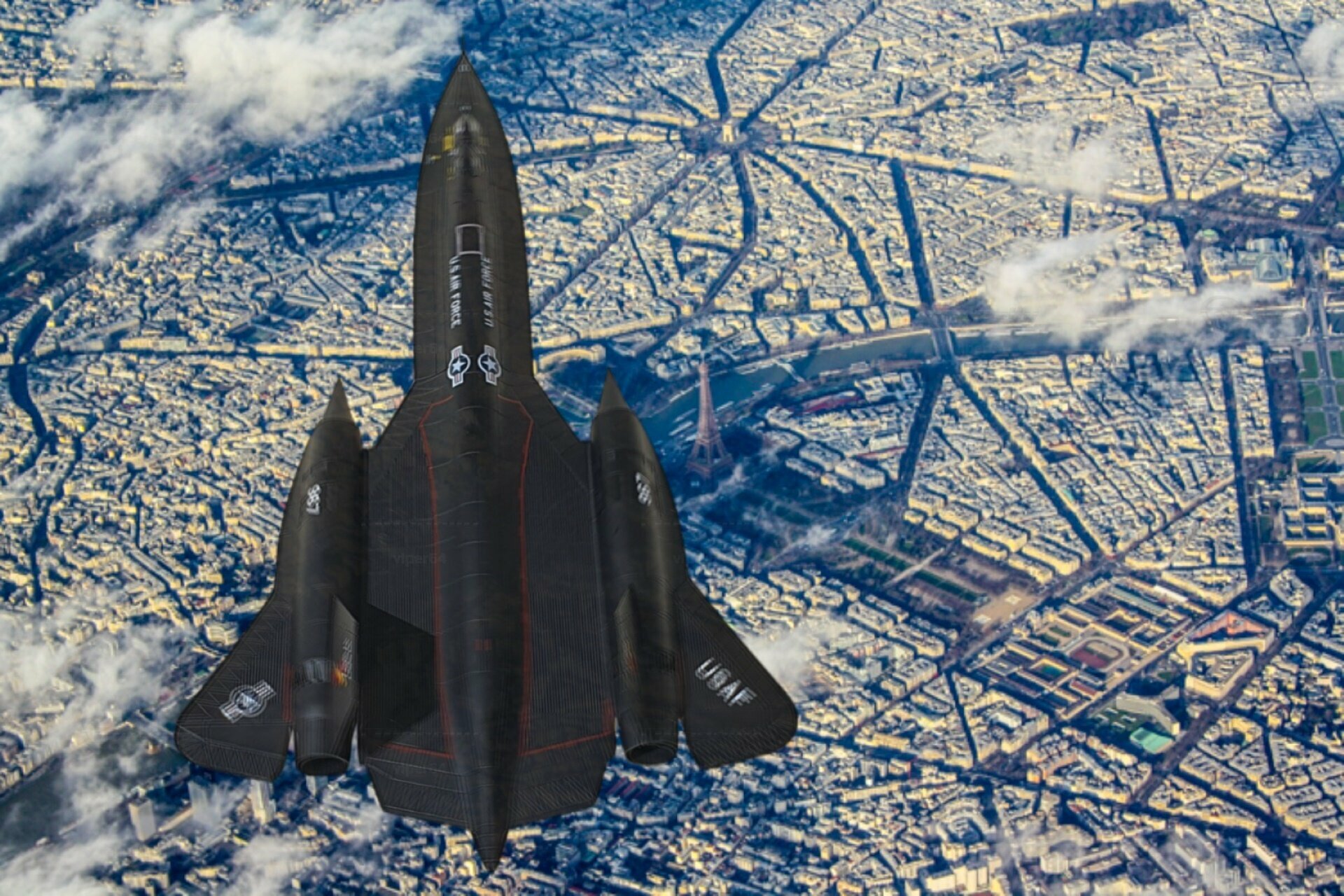

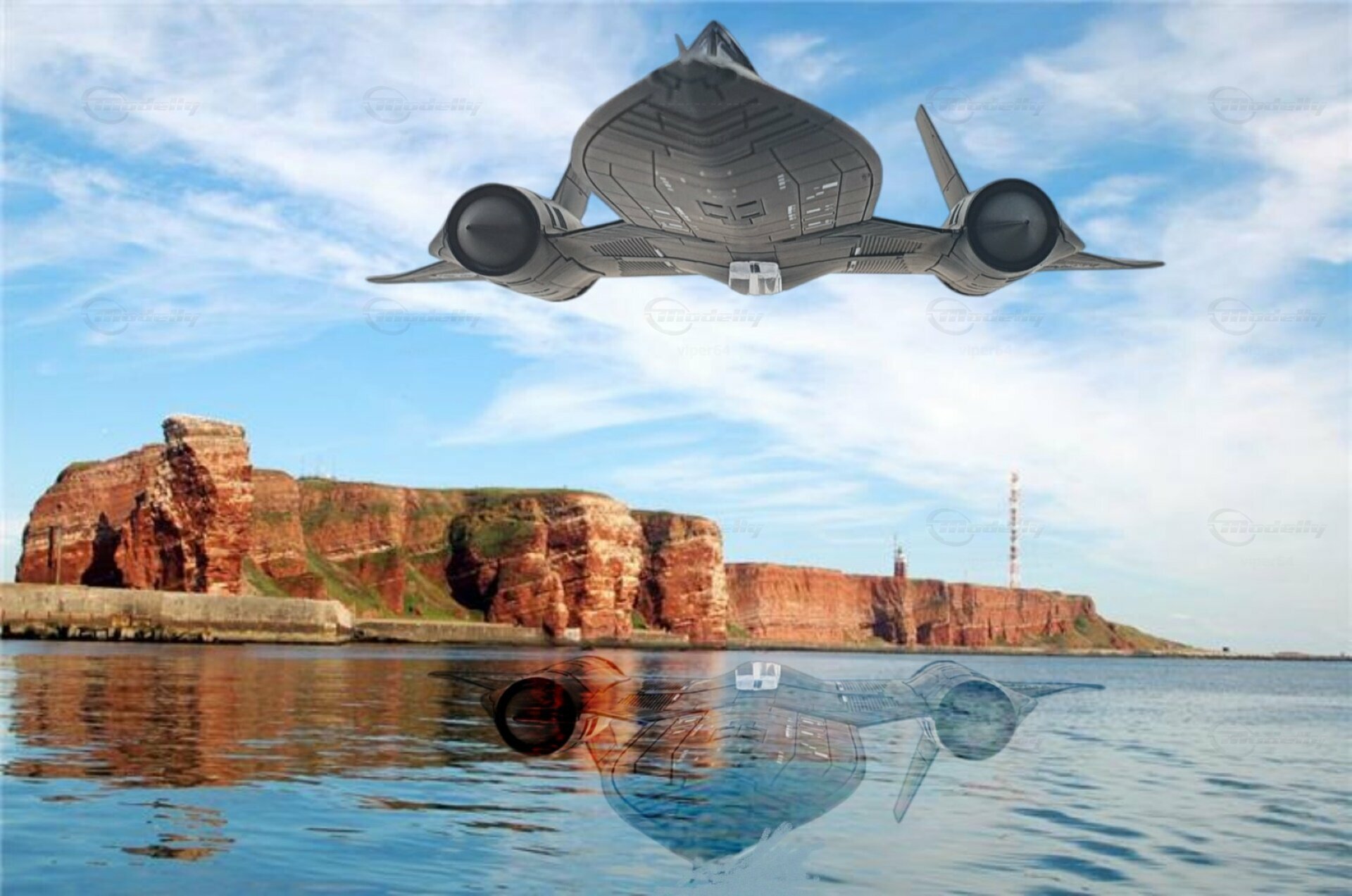

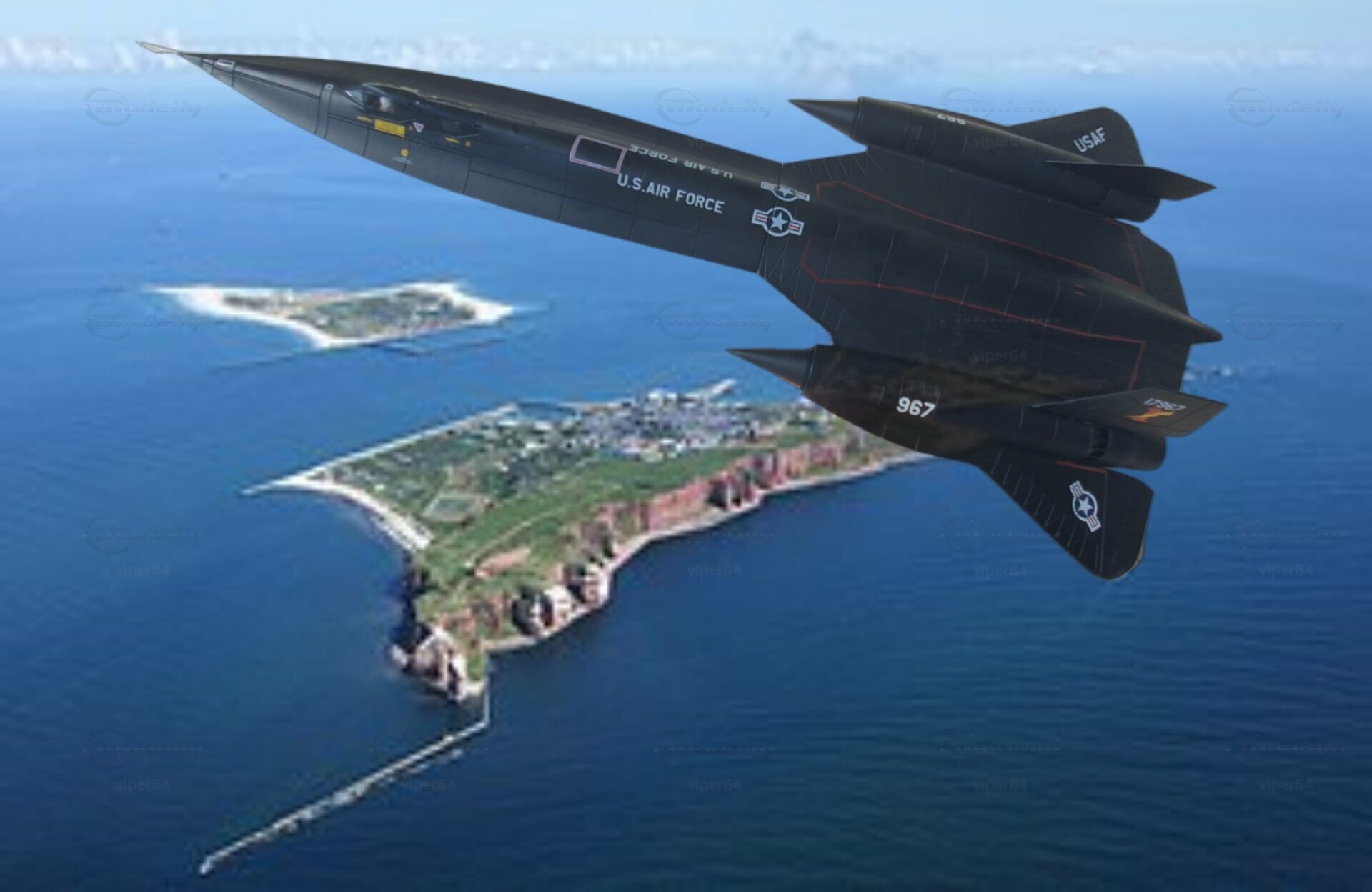

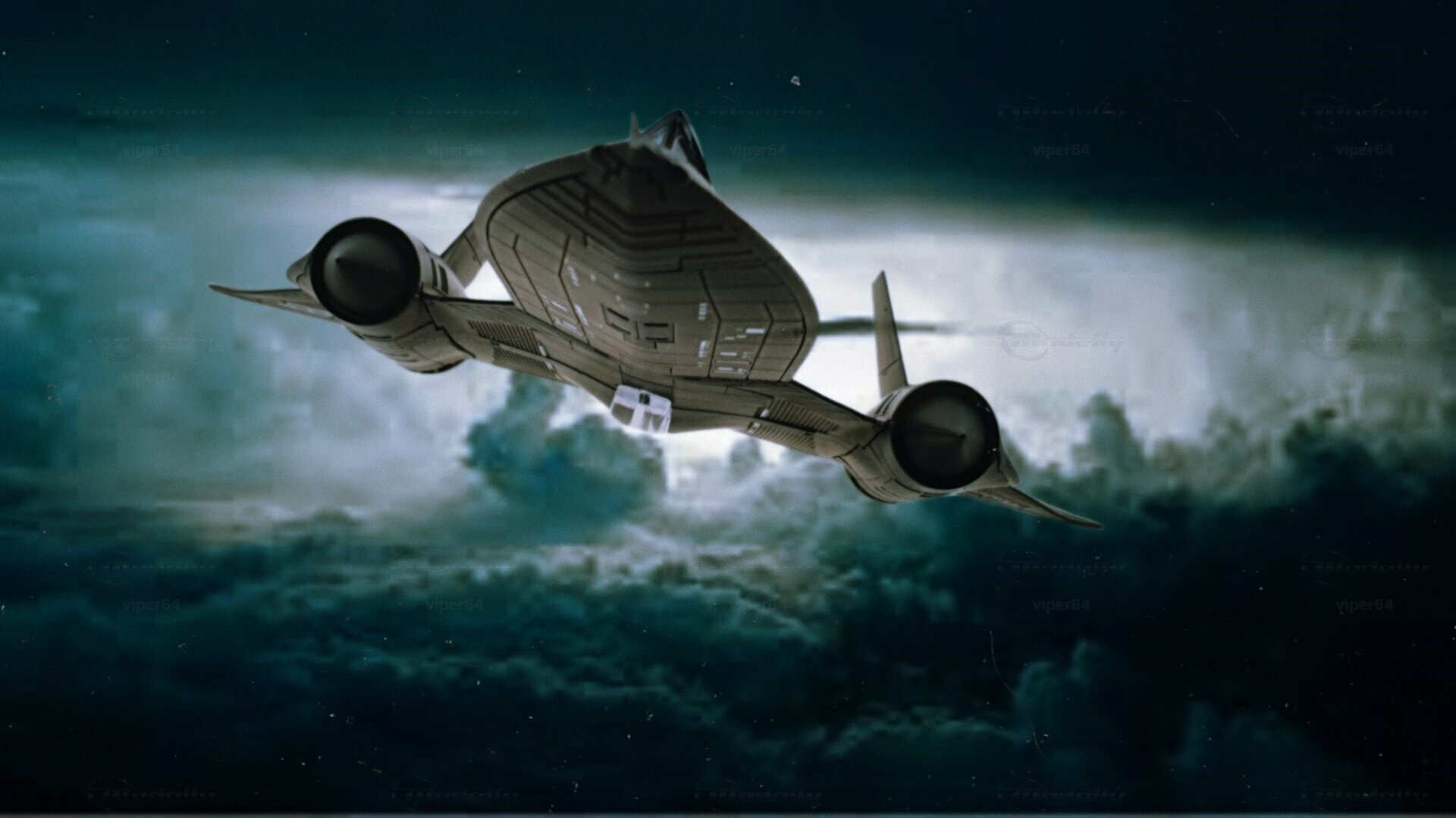

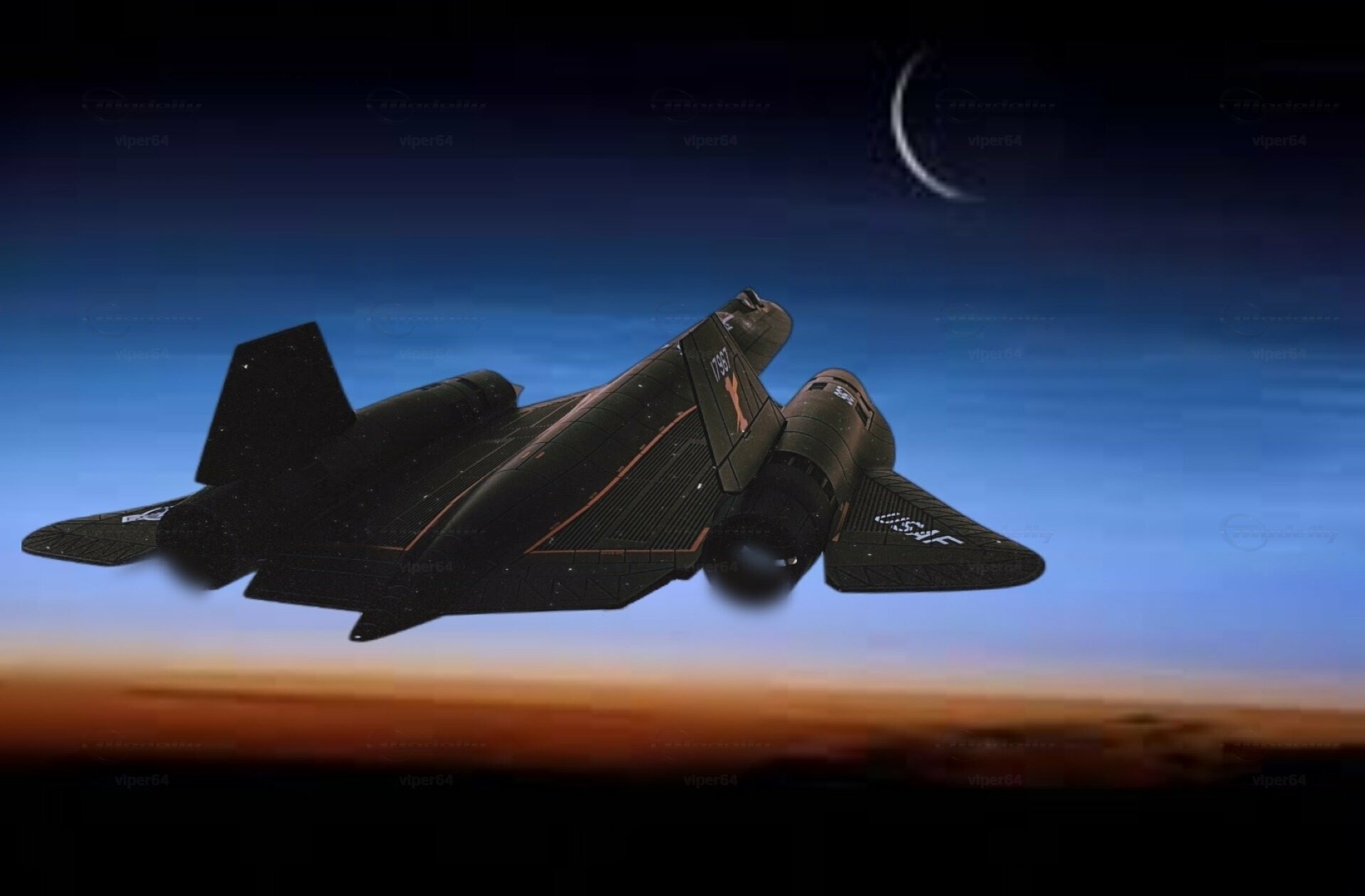

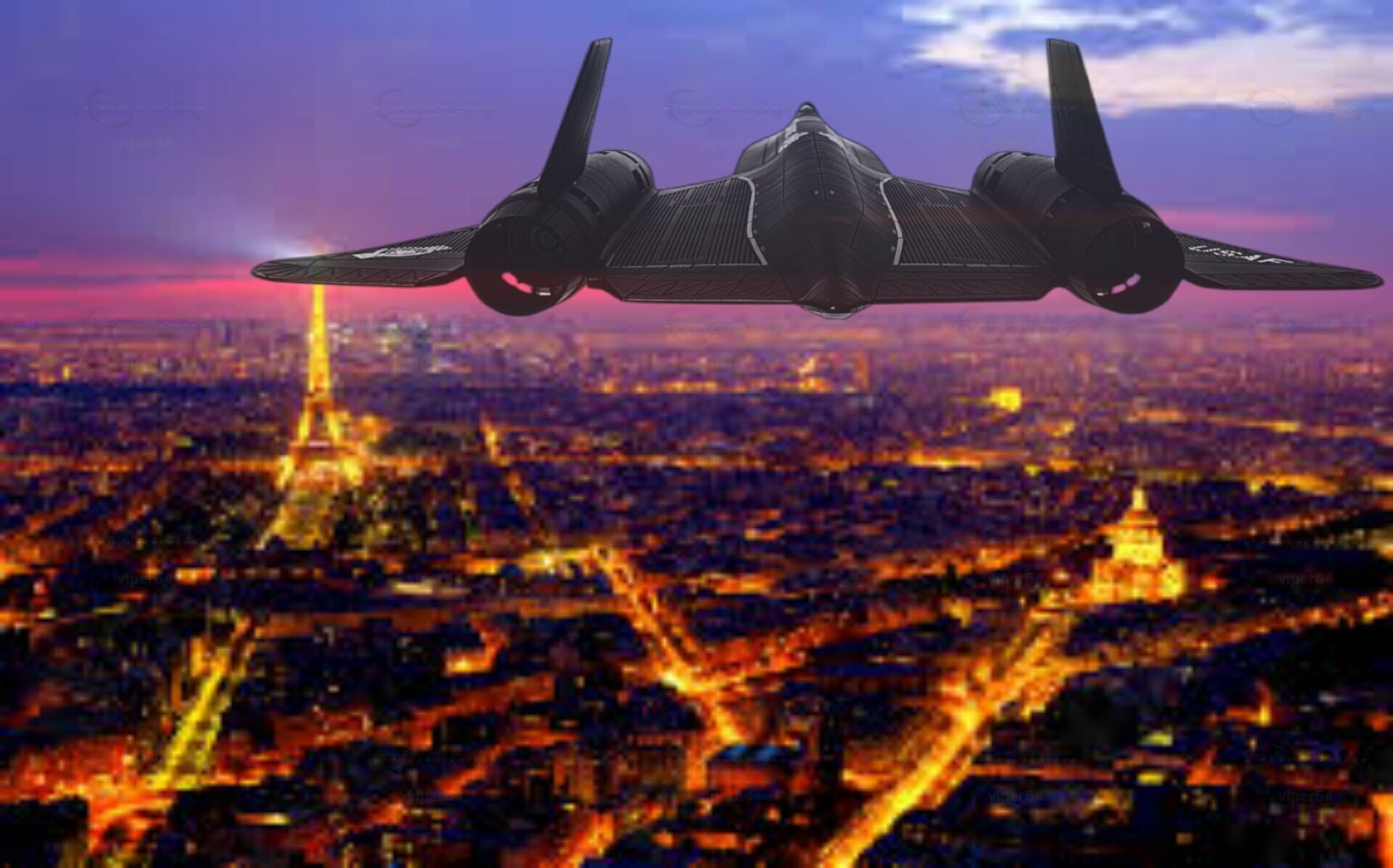

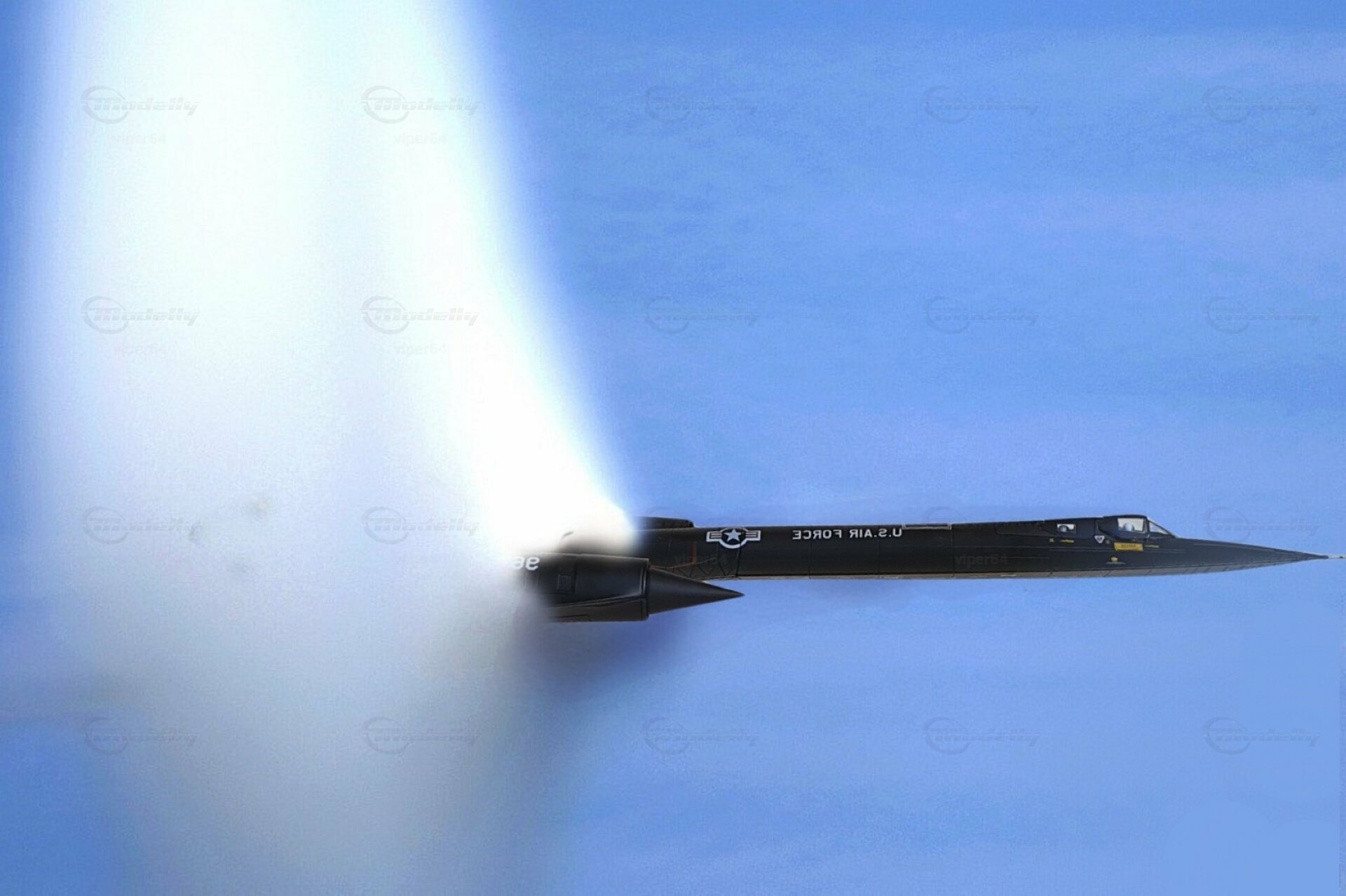

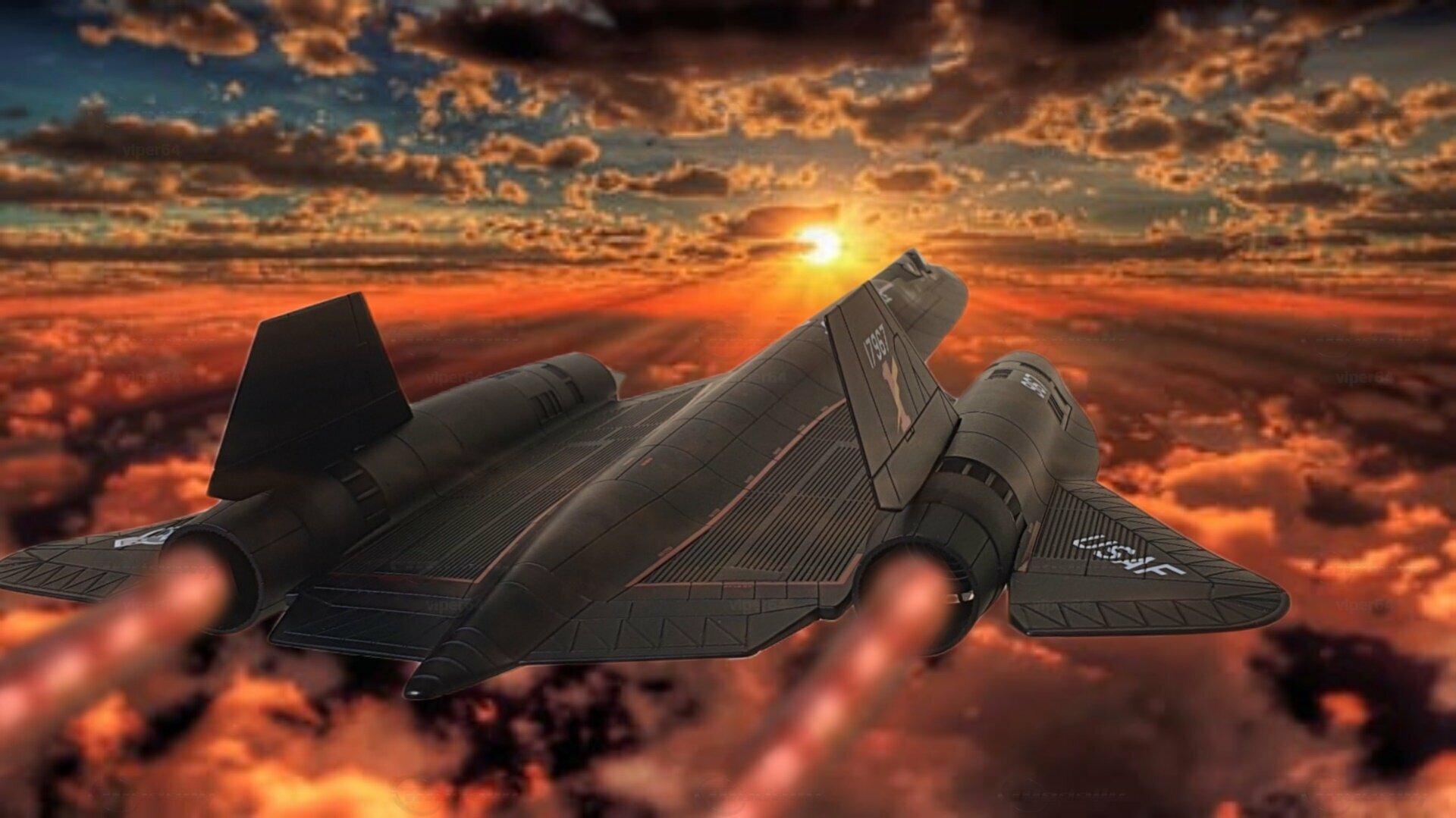

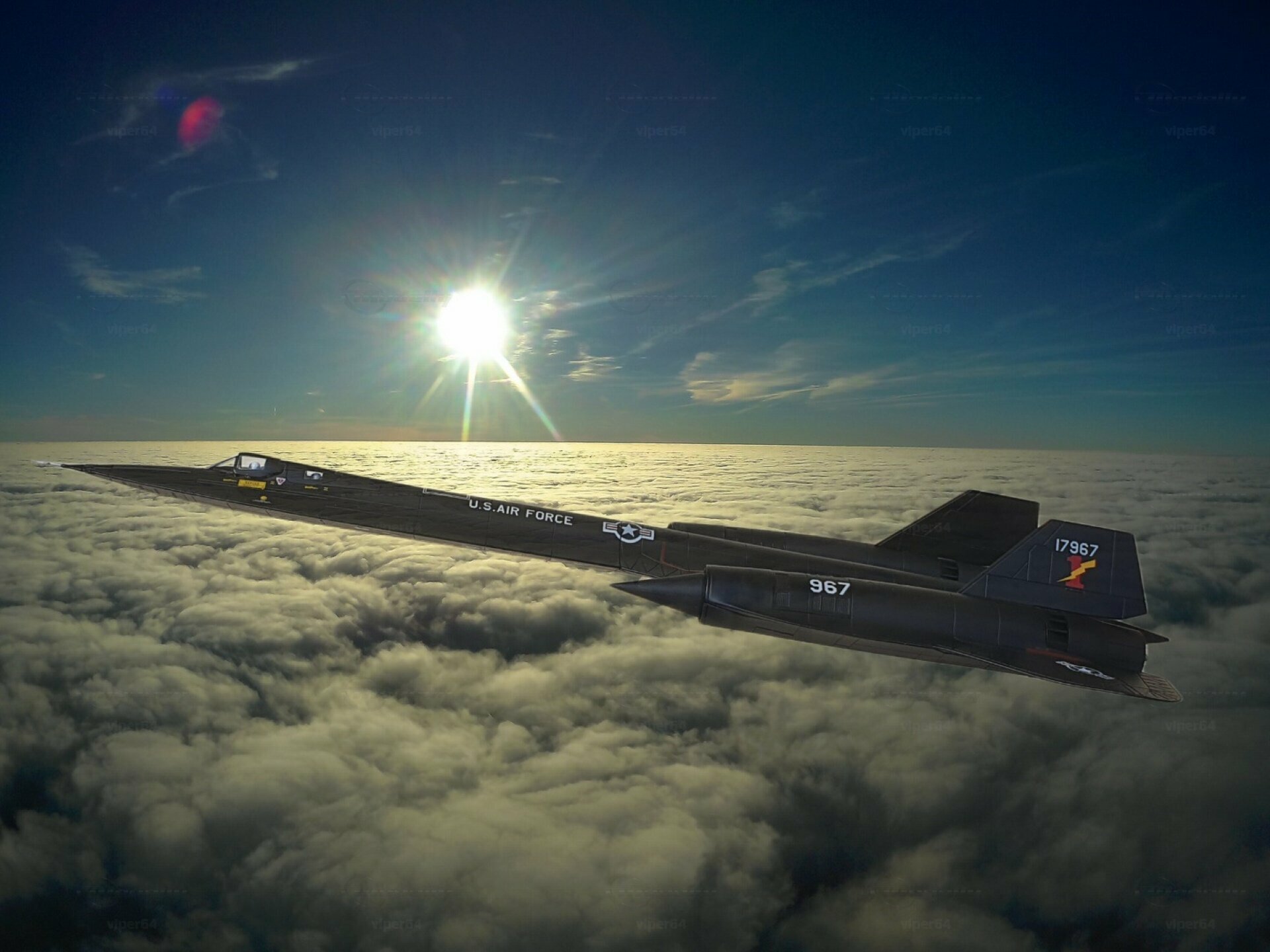

Lockheed Martin SR-71 (1:72, Century Wings)

Das Modell der Lockheed Martin SR-71 ist die SRW 61-7967 Lightning Bold von 1977, die heute im Museumsbereich der Barksdale Airforce Base in Bossier City, Louisiana zu sehen ist. Sie gehört somit zu den verbleibenden 20 Maschinen, von vormals 32 Stück.

Die Lockheed SR-71 (SR steht für Strategic Reconnaissance, engl. für Strategische Aufklärung) ist ein Mach-3-schnelles, sehr hoch fliegendes zweistrahliges Aufklärungsflugzeug, das von 1966 bis 1998 im Einsatz der US Air Force operierte. Es ist das bekannteste Modell einer Reihe ähnlicher Flugzeugtypen der Lockheed Corporation, die durch die Lockheed Advanced Development Projects Unit (besser bekannt als Skunk Works) im Auftrag der CIA entwickelt wurden.

Die Modelle dieser Reihe wurden in der US Air Force offiziell als Blackbird (deutsch: Amsel oder Schwarzdrossel) bezeichnet. Während ihrer Stationierung auf der Kadena Air Base erhielt die SR-71 den Spitznamen Habu, nach einer endemischen Grubenottern-Art (Protobothrops flavoviridis), die nur auf den Ryukyu-Inseln, zu denen Okinawa gehört, vorkommt. Insgesamt wurden 32 Flugzeuge gebaut, von denen zwölf Maschinen verunglückten, aber keine einzige abgeschossen wurde, denn die Lockheed SR-71 flog so schnell und hoch, dass Boden-Luft-Raketen sie nicht erreichten.

Die meisten der verbliebenen 20 Flugzeuge sind heute in Museen ausgestellt, das einzige außerhalb der USA befindet sich im Imperial War Museum Duxford in Großbritannien. Einige Maschinen wurden in den 1990er Jahren für Forschungsflüge vorübergehend einsatzbereit gemacht und dann wieder langzeitkonserviert. Der letzte Flug einer SR-71 fand am 9. Oktober 1999 statt.

Der Pilot trug einen Anzug, der den in der Raumfahrt verwendeten sehr ähnlich war (Modell David Clark S-1030) und mit reinem Sauerstoff belüftet wurde. Die Aufklärungssensoren konnten pro Flugstunde eine Fläche von 259.000 km² erfassen. Das für den Bau benötigte Titan musste großenteils aus der Sowjetunion beschafft werden!

Die Konturen sind fließend, Vorsprünge, Kanten und rechte Winkel wurden weitgehend vermieden oder sind weich ausgeformt. Auch die Technik der „Wiedereintrittsdreiecke“ (engl. „re-entrant triangles“) und der kontinuierlichen Krümmung wurde eingesetzt, um den Radarquerschnitt (RCS) der SR-71 wirkungsvoll zu verringern. Radarimpulse, welche in diese Strukturen gelangen, werden mehrfach reflektiert, was sie abschwächt und wirkungsvoll zerstreut. Teile der Struktur sind aus hitzefestem Kunststoffmaterial hergestellt.

Das Abführen der bei Geschwindigkeiten von Mach 3,5 auftretenden Wärmeströme war die größte Herausforderung für die Konstruktion (heißeste Stelle mit etwa 570 °C). Bei der SR-71 wurde dies durch eine aktive Flüssigkeitskühlung der gesamten Außenhaut gelöst, wobei der hochsiedende Treibstoff JP-7 als Wärmeträger fungierte. Die Schmiermittel erfüllten die Spezifikation MIL-L-87100 und die Hydraulikflüssigkeit die Spezifikation MIL-H-27601.

Ähnlich den elektronischen Gegenmaßnahmen der A-12 kommen mehrere Systeme zum Einsatz: das primäre System (BIG BLAST in der A-12) soll die Zielerfassung durch die Leiteinrichtung einer S-75-Flugabwehrrakete durch das Senden falscher Signale (Rauschen, falsche Ziele in der Hauptkeule) verhindern. Die Leistung des Senders beträgt 3 kW im S-Band und 10 kW im C-Band. Im Gegensatz zur A-12 ist die SR-71 zusätzlich mit einem CFAX genannten System ausgerüstet, das bei Bedarf im X-Band mit einer Leistung von 1 kW falsche Signale an die Leiteinrichtung einer S-125 Newa-Flugabwehrrakete ausstrahlt, um die Radarverfolgung der SR-71 zu erschweren.

Die SR-71 konnte im Gegensatz zur A-12 mehrere Sensorenpakete wie optische Kameras, Infrarotkamera und hochauflösendes Radar gleichzeitig mitführen. Die 1967 eingesetzten Kameras erreichten im optischen Bereich als beste Auflösung 0,3 m und das mitgeführte Radar erzielte eine Bodenauflösung von 10 bis 20 m. Die während eines Fluges im optischen Bereich fotografierte Fläche betrug etwa 15 km × 3400 km, während das Radar eine Fläche von 30 km × 6400 km aufzeichnen konnte.

Die SR-71 ist mit zwei Turbojet-Triebwerken des Typs Pratt & Whitney J58 ausgerüstet, die speziell für den Antrieb der SR-71 und deren Vorgänger Lockheed A-12 entwickelt wurden. Um bei der zu erreichenden Geschwindigkeit bis Mach 3,2 noch effizient arbeiten zu können, wurde das Triebwerk mit einer technischen Raffinesse ausgerüstet, die nie zuvor eingesetzt worden war: neben dem Turbostrahlbetrieb arbeitet es bei hohen Geschwindigkeiten auch als Staustrahltriebwerk, da einströmende Luft über sechs Rohre um die Turbojet-Stufe herumgeführt wird und direkt in den Nachbrenner gelangt. Bei sehr hohen Geschwindigkeiten werden so 80 Prozent des Schubs von der Staustrahlfunktion geliefert.

Ein Nebeneffekt war, dass bei Annäherung an die Höchstgeschwindigkeit mit zunehmender Effizienz der Staustrahltriebwerke der Treibstoffverbrauch pro Strecke zurückging. Diese Hybrid-Triebwerke erfordern sehr komplexe Steuerungsmechanismen, was den Entwicklungsaufwand in die Höhe trieb.

Man erkannte bereits bei der Entwicklung, dass man bis dato nicht gekannte Maßnahmen zur Kompensierung der erwärmungsbedingten Ausdehnung treffen musste. Viele Bauteile mussten ohne funktionale Einschränkungen Temperaturdifferenzen von 500 K und mehr ertragen. Beim Treibstoffsystem, insbesondere den Tanks, wurde keine für diese Anforderung zufriedenstellende Lösung gefunden. So war es eine Besonderheit dieses Flugzeugs, dass technisch unvermeidbare Undichtigkeiten der Treibstoffleitungen und Tanks am Boden toleriert wurden. Das war nur deshalb möglich, weil der verwendete Treibstoff JP-7 schwer entzündlich war. Die undichten Stellen schlossen sich während des Fluges durch die Erhitzung des Rumpfes, während das Flugzeug am Boden geringfügig leckte. In den ersten Einsatzjahren betankte man die Flugzeuge wie sonst auch üblich komplett am Boden. Es gab jedoch Probleme mit berstenden Reifen während des Startvorganges, dadurch verlor man sogar einige Maschinen bzw. reparierte sie nicht mehr. Man fand heraus, dass sich das Problem lösen ließ, indem man die Tanks zum Start nur zu etwa einem Viertel füllte und die Maschinen dann in der Luft vor der eigentlichen Mission mit Tankflugzeugen auftankte. Das somit erheblich geringere Startgewicht reduzierte die Belastung der Reifensätze, die von nun an die geplanten 15 Starts und Landungen überstanden, ehe sie ausgewechselt wurden.

JP-7 kann nicht auf dem herkömmlichen Weg über Funkenzündung oder Glühkerzen gezündet werden. Beim Anlassen wird pyrophores Triethylboran (TEB) eingespritzt und so das Triebwerk gestartet. Die Tanks für das Triethylboran befinden sich an den Triebwerken und sind mit je 600 cm³ TEB betankt. Diese 600 cm³ sind ausreichend für 16 Zündungen pro Triebwerk. Das Triethylboran entzündet sich sofort, wenn es in Kontakt mit dem Luftsauerstoff kommt. Der Nachbrenner wird ebenfalls mit TEB gezündet. Zusätzlich befinden sich an den Flammenhaltern des Nachbrenners katalytische Zünder, um einen Flammabriss des Nachbrenners zu vermeiden.
